El grosor de un empaque de culata define la distancia entre la tapa de cilindros y el bloque del motor. La mayoría de los motores utilizan un grosor estándar de junta, pero también encontrarás algunos empaques de culata sobremedida. A primera vista, pueden parecer idénticos, pero las versiones sobremedidas suelen tener muescas o pequeños orificios para marcar su espesor.
Usar el grosor incorrecto puede provocar pérdida de compresión o incluso fallas en el motor. Por eso, comprender cuándo usar un empaque de culata sobremedida realmente importa.
¿Por qué las juntas de culata vienen en diferentes grosores?
Un empaque de culata sobremedida se usa típicamente para corregir problemas de altura de la superficie del bloque (deck-height) o deformación en la tapa de cilindros. Cuando la tapa o el bloque han sido rectificados, o el motor se ha sobrecalentado, la distancia original entre ambos cambia. Un empaque más grueso compensa el material perdido, restaurando la compresión y el sellado adecuados.
¿Qué significan las muescas en las juntas de tapa de cilindro?
A primera vista, los empaques de diferentes grosores pueden parecer casi idénticos: su forma, patrón de pernos y disposición general suelen lucir iguales. Sin embargo, la diferencia radica en pequeños pero importantes detalles que ayudan a identificar el correcto para tu motor.
Los fabricantes suelen asignar números de parte únicos para cada grosor, garantizando una identificación precisa en los manuales de servicio o catálogos de piezas. Además, algunos empaques presentan orificios, muescas o marcas estampadas a lo largo de los bordes para indicar su grosor específico.

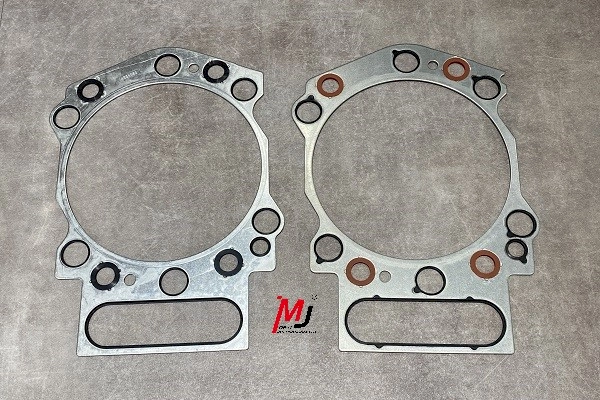

Observa las imágenes a continuación: puedes ver cómo los empaques de culata Cummins QSK60 difieren en espesor, cada uno marcado con un conjunto diferente de muescas para mostrar su tamaño.
Estas marcas permiten a los constructores y técnicos de motores reconocer rápidamente el empaque correcto antes de la instalación, evitando errores costosos causados por confundir versiones estándar y sobremedidas.
En resumen:
- Los fabricantes asignan diferentes números de parte para los empaques de diversos grosores.
- Algunos empaques incluyen orificios, muescas o marcas estampadas como indicadores de identificación.
¿Siempre es necesario un empaque de culata sobremedida?
No, un empaque de culata sobremedida no es necesario para la mayoría de los motores. En la mayoría de los casos, un empaque de grosor estándar proporcionará el sello adecuado entre la tapa de cilindros y el bloque del motor, sin efectos negativos en el rendimiento o la confiabilidad.
Instalar un empaque de culata sobremedida en un motor que no lo requiere puede tener efectos adversos en el rendimiento y la confiabilidad. Por eso es importante consultar con un mecánico o armador de motores calificado para determinar si se necesita un empaque sobremedida para tu motor específico.
¿Qué sucede si uso un empaque de culata más grueso?
Un empaque de culata sobremedida ayuda a recuperar la altura de compresión después del maquinado, evitando que los pistones golpeen la tapa bajo alta carga de operación. Pero si la tapa y el bloque no han sido rectificados, un empaque más grueso en realidad reducirá la relación de compresión, suavizando la respuesta del motor y disminuyendo la potencia.
Empaque de culata sobremedida
Cuando se trata de motores Cummins, existen varias opciones de grosor de empaque de culata disponibles para adaptarse a diferentes condiciones de reparación y reconstrucción. Cada grosor de empaque está cuidadosamente especificado para restaurar o mantener la altura de compresión correcta después del maquinado o el desgaste de los componentes.
Un empaque estándar se usa típicamente en motores sin rectificar, mientras que los empaques de culata sobremedida, a menudo etiquetados con “+0.10 mm”, “+0.25 mm” o “+0.50 mm”, están diseñados para compensar la cantidad de material eliminado de la tapa o del bloque durante el rectificado.
A continuación se muestran algunos grosores de empaques de culata Cummins comúnmente referenciados para modelos pesados populares:
Cummins N14/NT855 — Empaque de culata estándar y sobremedida
Para los motores Cummins N14/NT855, el número 4058790 corresponde a la versión estándar y el 3098985 es la versión sobremedida.
- 4058790: Estándar
- 3098985: 0.010″ Sobredimensionada
Cummins QSK19/QSK38 — Empaque de culata estándar y sobremedida
Para los motores Cummins QSK19/QSK38, el número 4334080 corresponde a la versión estándar y el 4334081 es la versión sobremedida.
- 4334080: Estándar
- 4334081: 0.020″ Sobredimensionada
Cummins QSK50/QSK60 — Empaques de culata estándar y sobremedida
Para los motores Cummins QSK50/QSK60, el número 3649981 corresponde a la versión estándar, y 3649982, 3651085 y 3651086 son las versiones sobremedidas.
- 3649981: Estándar
- 3651085: 0.010″ Sobredimensionada
- 3649982: 0.020″ Sobredimensionada
- 3651086: 0.030″ Sobredimensionada
Cummins B5.9/B6.7 — Empaque de culata estándar y sobremedida
Si trabajas con motores Cummins B5.9 o B6.7, probablemente ya sepas que elegir el grosor correcto del empaque de culata marca una gran diferencia. En nuestro artículo Elige la junta de culata correcta para tu motor Cummins, explicamos cómo tanto las versiones estándar como las sobremedidas desempeñan papeles importantes.
Si deseas obtener más información sobre los empaques de culata sobremedida para otras marcas o modelos de motor, por favor comparte con nosotros tus números de parte OEM.
Preguntas Frecuentes sobre Juntas de Culata Sobredimensionadas
¿Qué hace un empaque de culata más grueso?
Un empaque de culata sobremedida compensa el material eliminado durante el maquinado o rectificado, devolviendo la distancia entre la tapa de cilindros y el bloque del motor a las especificaciones de fábrica. Esto restaura la altura de compresión correcta y evita el contacto entre el pistón y la tapa bajo alta carga, algo especialmente importante en motores reconstruidos o con alto kilometraje.
¿Es mejor tener un empaque más delgado o más grueso?
Ninguno es “mejor”, depende del estado de tu motor.
Un empaque estándar funciona mejor para motores que no han sido rectificados ni maquinados, manteniendo la compresión y el rendimiento dentro de las especificaciones de fábrica.
Un empaque de culata sobremedida es ideal cuando la tapa de cilindros o el bloque han sido maquinados, ya que restaura la altura y la relación de compresión adecuadas. Elegir el grosor incorrecto puede afectar el sellado y la eficiencia de la combustión, por lo que siempre debes hacer coincidir el empaque con las medidas actuales de tu motor.
¿Un empaque de culata más grueso aumenta la compresión?
No, un empaque de culata sobremedida en realidad reduce la compresión.
Como aumenta la distancia entre el pistón y la tapa de cilindros, el volumen de la cámara de combustión se hace ligeramente mayor, lo que resulta en una relación de compresión reducida. Por otro lado, un empaque más delgado disminuye el volumen de la cámara y aumenta ligeramente la compresión. Seleccionar el grosor correcto es clave para mantener la relación de compresión y el rendimiento del motor previstos por el fabricante.
Utilizar un empaque de culata de mayor grosor en que beneficia a la culata?
Un empaque de culata sobremedida protege la tapa de cilindros al compensar el material eliminado durante el rectificado. Así, restaura la distancia original entre tapa y bloque, mantiene la compresión correcta y evita que el pistón golpee la tapa. Es útil en motores reconstruidos o con alto kilometraje, ayudando a conservar el sellado y el rendimiento del motor.
