Los turbocompresores son componentes importantes que aumentan la eficiencia de combustión interna del motor al forzar más aire hacia la cámara de combustión, generando significativamente más potencia desde el mismo desplazamiento del motor. Para que un turbocompresor funcione de manera confiable, las juntas del turbo son piezas cruciales; deben soportar ciclos extremos de calor y presión sin fallar. Los 3 principales materiales para juntas de turbocompresor son: tipo sándwich, acero multicapa con o sin recubrimiento de MOS₂, y acero de una sola capa con repujado.
Qué Son las Juntas de Turbo y Por Qué Son Importantes
Las juntas de turbo son piezas de sellado de precisión colocadas entre los componentes del turbo, como el colector de escape al turbo, el drenaje de aceite del turbo y el turbo al pedestal. Su función principal es crear un sello hermético al aire y a los gases que evita que la presión de sobrealimentación y los gases de escape escapen del sistema.
Sin una junta de turbo que funcione correctamente, todo el sistema de inducción forzada pierde eficiencia. Incluso una fuga menor puede provocar pérdida de presión de sobrealimentación, fugas de gases de escape, escape de aceite y falla prematura del turbocompresor. Puede leer más en Síntomas de la Junta del Turbo, Causas de Falla y Soluciones.
Debido a que las juntas de turbo se encuentran en el corazón de un entorno de alto estrés, conocer y utilizar el material de junta de alta calidad no es opcional, es esencial para la longevidad y el rendimiento de todo el sistema turboalimentado.
El Desafío del Calor Extremo y la Presión en el Sistema Turbo
Los turbos trabajan directamente con gases de escape de alto calor, mientras que la presión de sobrealimentación en el lado del compresor empuja aire comprimido hacia la admisión. Esta combinación de calor extremo y presión crea desafíos únicos para los materiales de las juntas:
- Expansión y contracción térmica: los ciclos repetidos de calor hacen que los componentes metálicos se expandan y contraigan, sometiendo el sello de la junta a estrés con cada arranque y apagado del motor
- Oxidación y corrosión: la exposición prolongada a gases de escape calientes acelera el fallo del material
- Vibración mecánica: la vibración constante del motor y el turbo puede hacer que las juntas se desplacen, se compriman de manera desigual o se agrieten con el tiempo
Estas condiciones hacen que la selección del material de la junta del turbo sea crítica. Una mala elección de material puede provocar fallas en el turbo o incluso en el motor completo, resultando en reparaciones costosas.
Por Qué Importa el Material de la Junta del Turbo
Cómo el Calor y la Presión de Sobrealimentación Estresan los Materiales de las Juntas del Turbo
Cada vez que un motor funciona, la junta del turbo está sujeta a un ciclo implacable de estrés térmico y mecánico. A medida que los gases de escape calientan la carcasa de la turbina, el material de la junta debe expandirse a una tasa compatible para mantener un sello consistente; cualquier desajuste en las tasas de expansión térmica entre la junta y las superficies de acoplamiento genera micro-espacios por donde los gases y la presión de sobrealimentación pueden escapar.
Los materiales de juntas de turbo de alta calidad están diseñados para abordar ambos tipos de estrés al mismo tiempo, manteniendo estabilidad dimensional a altas temperaturas mientras resisten la deformación bajo presión de sobrealimentación sostenida.
Tipos de Materiales para Juntas de Turbo
Tipo Sándwich
La junta tipo sándwich está construida con múltiples capas de diferentes materiales unidos entre sí, típicamente un material de núcleo suave y compresible como grafito o no asbesto intercalado entre dos caras metálicas exteriores. Esta construcción en capas le otorga una combinación única de propiedades que la hacen muy adecuada para aplicaciones en turbocompresores.
Basándonos en nuestros 20 años de experiencia en juntas, muchos rebuilders profesionales de turbos solicitan usar relleno de grafito en lugar de no asbesto, que es la versión OEM. Para más estudios de caso, lea el ID de Caso: MJ-CS-23-002 Junta de Turbo de tipo sándwich para Waukesha.
Acero Multicapa (MLS) Con/Sin Recubrimiento de MOS₂
El Acero Multicapa (MLS) consiste en dos a siete capas de acero con diferentes espesores que trabajan juntas como un sistema para mantener un sello consistente bajo condiciones extremas. Las capas de acero están estampadas con precisión con nervaduras repujadas alrededor de las zonas de sellado críticas. Cuando la junta se sujeta entre las bridas, estas nervaduras se comprimen y crean una presión de sellado concentrada exactamente en los lugares correctos. Si las superficies de la brida se flexionan bajo calor o presión, las capas de acero se recuperan y mantienen la fuerza de sellado.
Para mejorar aún más la resistencia al calor y la presión de las capas de acero, muchas juntas MLS se tratan con un recubrimiento de MOS₂ (Disulfuro de Molibdeno), un lubricante seco con excelentes propiedades a altas temperaturas.
Acero de Una Sola Capa Con Repujado
El acero de una sola capa es simple en construcción, pero cuando se presionan nervaduras repujadas en el acero, refuerzan su capacidad de sellado. El repujado concentra la carga de sujeción en los puntos de sellado críticos, de manera similar a las juntas MLS, pero en un formato más simple y rentable de una sola capa.
Material de Junta de Turbo – Aplicaciones
Tipo Sándwich
Muchos motores de trabajo pesado, como los motores de camiones clase 8 y motores marinos, están equipados con turbos que usan material de junta tipo sándwich, por ejemplo, la junta de turbo MTU S4000, la junta de turbo Caterpillar C7 y la junta de turbo para motores Waukesha.
Acero Multicapa (MLS) Con/Sin Recubrimiento de MOS₂

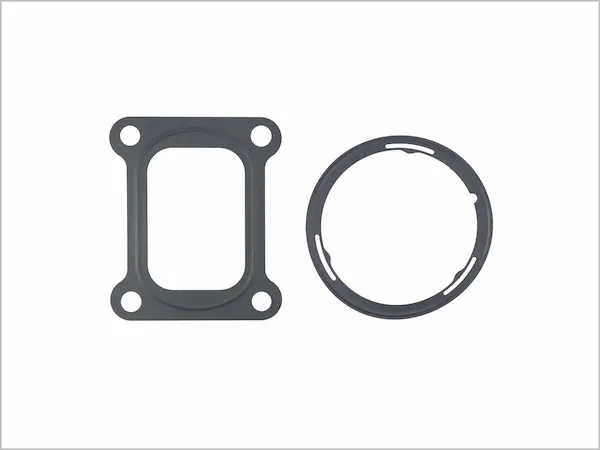

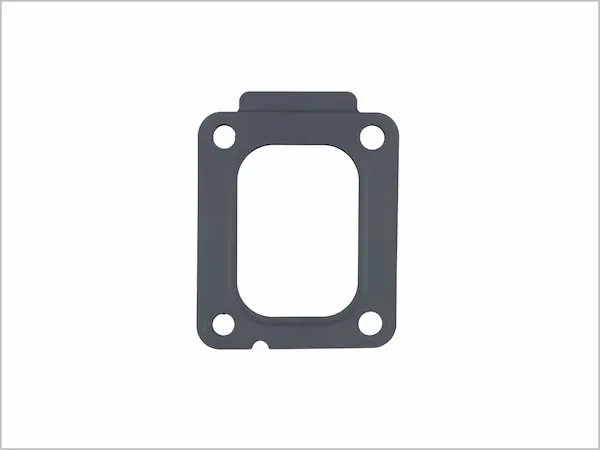

Es muy común ver Acero Multicapa (MLS) con o sin recubrimiento de MOS₂ utilizado en soluciones de sellado de motores, debido a su excepcional durabilidad y manejo de presión extrema. Por ejemplo, MLS con recubrimiento de MOS₂: juntas de turbo Ford F-350 3.5 EcoBoost 2017, Junta de Turbo Paccar MX-13 y junta de turbo Cummins ISX; y MLS sin recubrimiento de MOS₂: junta de turbo Cummins 6.7 2019 y junta de turbo Mack E7.
Acero de Una Sola Capa Con Repujado

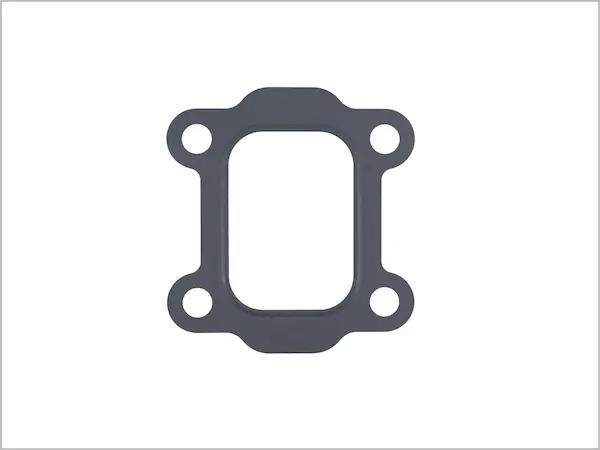

El acero de una sola capa con repujado se encuentra comúnmente tanto en turbocompresores pequeños como grandes, como la junta de turbo Detroit Diesel S60, la junta de turbo Cummins K38/K50/QSK60 y la junta de turbo Paccar MX-13.
Preguntas Frecuentes sobre el Material de Junta de Turbo
¿De qué está hecho el material de una junta de turbo?
Las juntas de turbo están fabricadas con tres materiales principales: tipo sándwich (un núcleo suave y compresible de grafito o no asbesto intercalado entre dos caras metálicas exteriores), acero multicapa (MLS) con o sin recubrimiento de MOS₂ (dos a siete capas de acero de diferentes espesores), y acero de una sola capa con repujado (una sola lámina de acero estampada con nervaduras elevadas para sellado concentrado).
¿Cuál es el mejor material para una junta de turbo?
Depende de la aplicación. El MLS con recubrimiento de MOS₂ es la mejor opción para motores de alto rendimiento y fuertemente turboalimentados como el Ford EcoBoost, Paccar MX-13 y Cummins ISX, debido a su excepcional durabilidad y manejo de presión extrema. Las juntas tipo sándwich con relleno de grafito son preferidas por los rebuilders profesionales de turbos y ampliamente utilizadas en aplicaciones de trabajo pesado como camiones clase 8 y motores marinos. El acero de una sola capa con repujado es una opción confiable y rentable adecuada tanto para turbocompresores pequeños como grandes.
¿Son reutilizables las juntas de turbo?
Generalmente no se recomienda reutilizar las juntas de turbo. Dado que las juntas de turbo deben soportar ciclos extremos de calor, presión y vibración mecánica, se deforman y comprimen con las superficies de acoplamiento específicas con el tiempo. Reutilizar una junta aumenta significativamente el riesgo de fugas de sobrealimentación, escape de gases de escape y escape de aceite, todo lo cual puede provocar falla prematura del turbocompresor y reparaciones costosas.
|
